Laporan Akhir Percobaan 2 Modul 2 uP & uC

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi;

3. Flowchart

4. Listing Program

5. Video Simulasi

6. Analisa

7. Link Download

1. Komponen [Kembali]

• Arduino Uno
• LM35
• LCD


Arduino



LM35

LCD 16x2

2. Rangkaian Simulasi [Kembali]

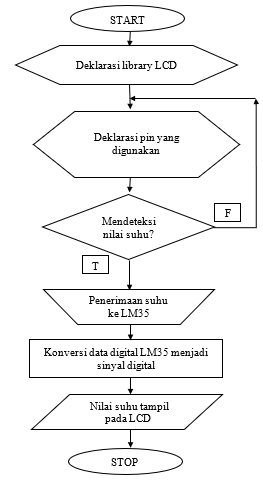

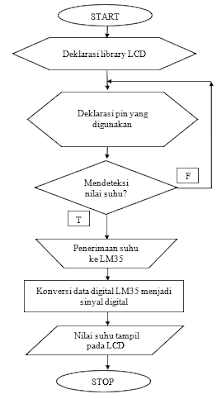

3. Flowchart [Kembali]

4. Listing Program [Kembali]

#include <LiquidCrystal.h>
#define LM35 A0
LiquidCrystal lcd(2,3,4,5,6,7);
int nilaiSuhu;

void setup() {
pinMode(A0, INPUT);
lcd.begin(16,2);
}

void loop()
{

nilaiSuhu=((5*analogRead(LM35)*100.00)/1024);
lcd.clear();
lcd.setCursor(0,0);
lcd.print("LM35 Sensor Suhu");
lcd.setCursor(0,1);
lcd.print(nilaiSuhu);
delay(100);
}

5. Video Simulasi [Kembali]

6. Analisa [Kembali]

1.  Apa yang terjadi jika kaki lm35 terbalik dihubungkan antara vcc dan ground?
2.  Bagaimana jika output lm35 dihubungkan di pin 1 arduino?

Jawaban;

1.  Jika pin Kaki LM35 dibalik maka yang terjadi adalah adanya error pada nilai suhunya sehingga nilai suhu yang ditampilkan di LCD tidak sesuai dengan yang nilai suhu pada LM35.
2.  Jika Output LM35 dihubungkan ke pin 1 Arduino maka Inputan nilai suhu pada LM35 tidak dapat terbaca pada arduino dan nilai suhu tidak akan tampil pada lCD karena Output dari LM35 berupa sinyal analog sedangkan pin 1 tidak bisa menerima sinyal inputan analog,karena pin 1 merupakan pin digital pada arduino.

7. Link Download [Kembali]

Untuk Mendownload File yang diatas silahkan klik link download yang tersedia dibawah ini:

Rangkaian Simulasi:(Klik Disini !!!)
Video Simulasi       :(Klik Disini !!!)
Flowchart               :(Klik Disini !!!)
Listing Program     :(Klik Disini !!!)
HTML                    :(Klik Disini !!!)
