1. Komponen [Kembali]
- Arduino Uno
- Potensiometer
- Motor DC
 |
| Arduino |
 |
| Potensiometer |
 |
| Motor DC |
2. Rangkaian Simulasi [Kembali]

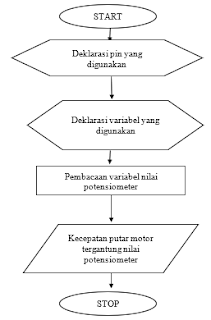

3. Flowchart [Kembali]
4. Listing Program [Kembali]
byte pot= A0;byte motor= 9;
int nilai;
int output;
void setup(){
pinMode(motor, OUTPUT);
Serial.begin(9600);
}
void loop(){
nilai= analogRead(pot);
output= map(nilai, 0, 1023, 0, 255);
analogWrite(motor, output);
Serial.print("potensiometer: ");
Serial.print(nilai);
Serial.print(" ");
Serial.print("output: ");
Serial.print(output);
delay(200);
Serial.print("\n");
}
5. Video Simulasi [Kembali]
6. Analisa [Kembali]
1. Bagaimana pengaruh potensiometer terhadap kecepatan motor?
2. Bagaimana cara menghubungkan kaki kaki potensiometer?
Jawaban :
a. Pada percobaan seharusnya perubahan potensiometer akan berpengaruh pada kecepatan motor dc,karena potensiometer merupakan tahanan geser,semakin kecil nilai potensiometernya maka akan semakin lambat laju perputaran motor DC,begitu pula sebaliknya semakin besar nilai pada potensiometernya maka akan semakin cepat pula laju perputaran motor dc nya.Pada percobaan ketika potensiometernya kita naikkan sampai 100% maka arus akan mengalir ke motor dc sehingga motor dc akan berputar semakin cepat,ketika potensiometer kita turunkan sampai 0% maka motor dc akan berputar lambat dan arus tidak akan mengalir.
b. Pada potensiometer itu terdapat 3 kaki pin,pin yang diatas itu dihubungkan dengan Vcc sebagai inputannya sedangkan pin yang dibawah dihubungkan dengan ground,lalu pin yang satunya lagi merupakan output potensiometer dihubungkan ke kaki pin input analog pada arduino.
7. Link Download [Kembali]2. Bagaimana cara menghubungkan kaki kaki potensiometer?
Jawaban :
a. Pada percobaan seharusnya perubahan potensiometer akan berpengaruh pada kecepatan motor dc,karena potensiometer merupakan tahanan geser,semakin kecil nilai potensiometernya maka akan semakin lambat laju perputaran motor DC,begitu pula sebaliknya semakin besar nilai pada potensiometernya maka akan semakin cepat pula laju perputaran motor dc nya.Pada percobaan ketika potensiometernya kita naikkan sampai 100% maka arus akan mengalir ke motor dc sehingga motor dc akan berputar semakin cepat,ketika potensiometer kita turunkan sampai 0% maka motor dc akan berputar lambat dan arus tidak akan mengalir.
b. Pada potensiometer itu terdapat 3 kaki pin,pin yang diatas itu dihubungkan dengan Vcc sebagai inputannya sedangkan pin yang dibawah dihubungkan dengan ground,lalu pin yang satunya lagi merupakan output potensiometer dihubungkan ke kaki pin input analog pada arduino.
Untuk Mendownload File yang diatas silahkan klik link download yang tersedia dibawah ini:
Rangkaian Simulasi:(Klik Disini !!!)Video Simulasi :(Klik Disini !!!)
Flowchart :(Klik Disini !!!)
Listing Program :(Klik Disini !!!)
HTML :(Klik Disini !!!)
